Solární taška

JACOBI-WALTHER STYLIST PV

Střecha nové úrovně.

Vypadá jako obyčejná taška, funguje jako solární panel.

Navrženo, vyrobeno a zdokonaleno v Německu.

Kombinace staleté tradice výroby a inovativní technologie. Přečtěte si více o našich partnerských firmách, které produkt vyvinuly.

Partneři

Technické údaje

FV Vlastnosti

Černá (červenohnědá):
‍Jmenovitý výstupní výkon P_MPP: 10 W (8 W)
‍Jmenovitý proud I_MPP: 0,245 A (0,195 A)
Zkratový proud I_SC: 0,255 A (0,205 A)
Jmenovité napětí U_MPP: 41 V
Napětí naprázdno U_OC: 49 V
Teplotní koeficient: -0,40 %/K

Elektrické údaje jsou průměrné hodnoty (+/- 5 %), naměřené za standardních zkušebních podmínek (STC): 1000 W/m2, 25 °C, AM 1,5 (referenční měření Fraunhofer ISE Freiburg, Německo).

Materiál

Typ tašky: Pálené
Solární články: Monokrystalický křemík
Rozměry: 270 x 420 mm
Velikost solárního modulu: 210 x 340 mm
Pokrytí: 12,2-12,5 tašek/m2
Délka krytí: 350 mm
Šířka krytí: 231 mm
Hmotnost: 4,7 kg
Doporučený průřez latí: 40 x 60 mm
(Přesná rozteč latí je povinná )
Mechanická pevnost: 5400 Pa, odolný proti krupobití a sněhu, schůdný Sklo: 3,2 mm tvrzené strukturované solární sklo

Další údaje o tašce WALTHER Stylist® a podrobnosti o instalaci naleznete v originálních technických listech a instalační příručce společnosti Jacobi-Walther na adrese www.dachziegel.de.

Není to žádná věda!

Solární tašky se instalují stejně jako ty klasické. Na rozdíl od běžných panelů je práce hotová, jakmile je střecha pokryta krytinou.

1. Příprava střechy

Střecha se připraví dle daných rozměrů klasické pálené krytiny.

2. Položení kabeláže

Upevnění sběrnicových kabelů na latě, které se poté spojí s vertikálními spojnicovými kabely.

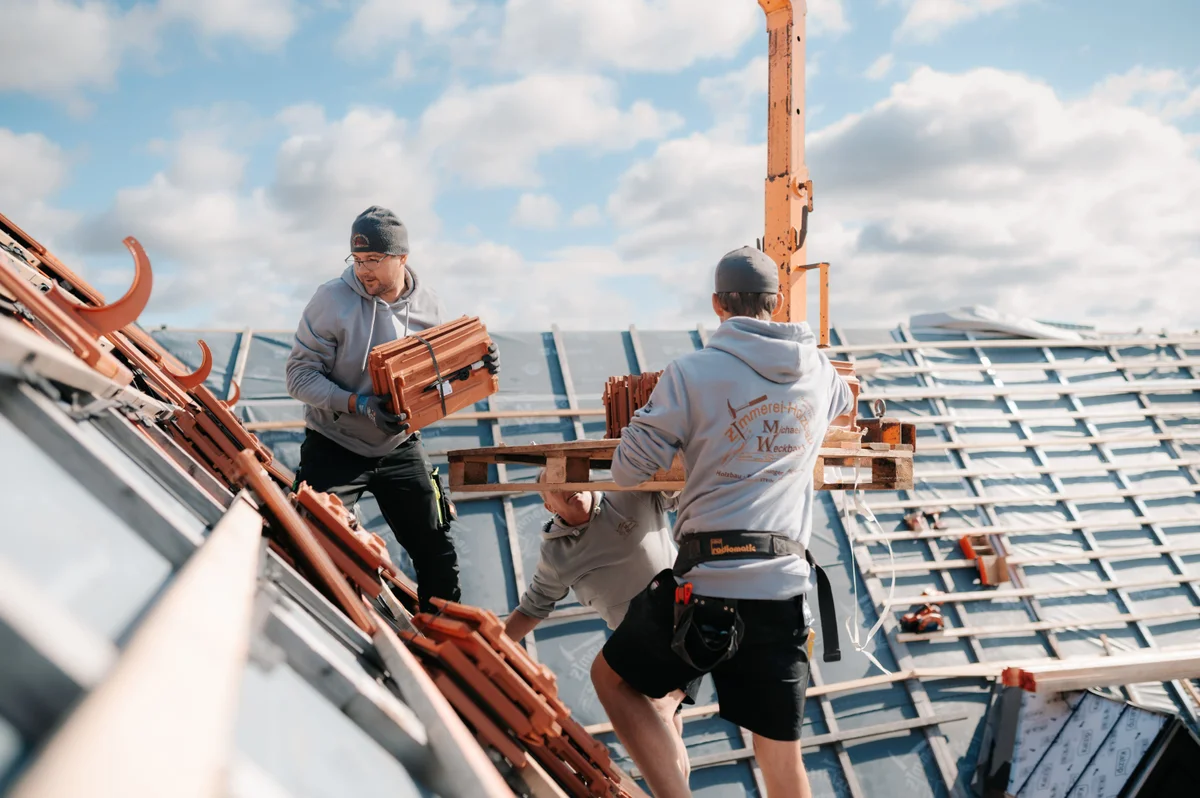

3. Samotné pokrytí

Jako běžné tašky. Navíc se pouze tašky zapojí do elektroinstalačnímu svazku, což netrvá déle než netrvá déle než 10-15 sekund.

4. Ukotvení tašek

Lze je v případě potřeby upevnit pomocí obvyklých háků nebo šroubů.

5. Zapojení příslušenství

Elektrikář na střeše není potřeba, po dokončení pouze zapojí měnič, jako u běžné FVE.

A je hotovo!

Gratulujeme! Vaše střecha nyní vyrábí elektřinu!

Položení tašek

Jako běžné tašky. Navíc se pouze ty solární zapojí do elektroinstalačnímu svazku, což netrvá déle než netrvá déle než pár sekund.
